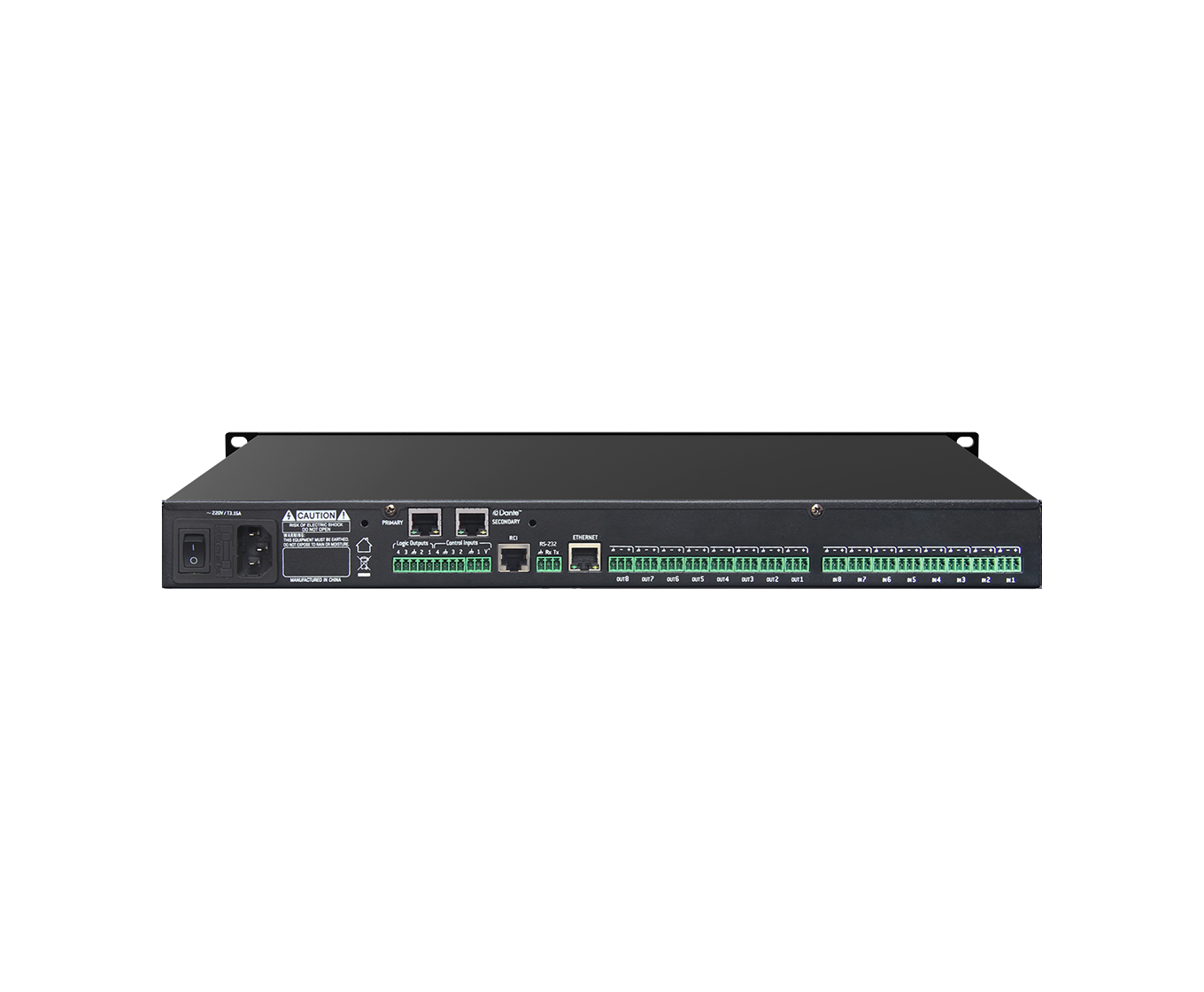

Aries 8×8D
数字音频处理器
- 采用高性能的SHARC系列数字信号处理器
- 8×8 Dante™接口
- 专有的实用音频处理模块-每个输入通道都有独立的反馈抑制模块，增益共享型自动混音模块
- 8个模拟输入通道-MIC/LINE (可软件切换)； +48V幻象供电 (可软件开关）
- 8个模拟输出通道
- 友好的计算机控制界面
- 设备面板配置了LCD显示屏、LED电平表和简洁的薄膜按键开关
- 灵活的外部控制接口-RS232、以太网接口和GPIO接口
概览
Aries系列数字音频处理器是一款综合最新数字信号处理技术及Dante™网络音频技术的通用型音频信号处理设备。
Aries系列数字音频处理器精心设计了广泛实用的信号处理架构，内嵌了性能优异的多通道AEC声学回声消除模块(仅限Aries-A) 、反馈抑制模块、自动混音处理模块以及完备的信号路由和混音矩阵，配备2×2USB声卡 (仅限Aries-A) 、可选Dante™网络音频接囗模块等，极大地扩展了数字音频处理器的应用范围，既适用于独立的扩声系统,也适用于网络化分布式的扩声系统，是一款通用性强且适用性广的数字音频处理设备。
视频
技术规格
| 输入/输出通道 | 8通道平衡输入，3.81mm凤凰端子，MIC/LINE输入 (可软件切换) |
|---|---|
| 前置放大器增益 | +35dB |
| 最大输入电平 | +22dBu |
| 输入阻抗 | 平衡输入阻抗2kΩ，非平衡输入阻抗1kΩ |
| ADC/DAC | 采样频率48kHz，量化精度24bit |
| 模拟输入-输出频率响应 | 20Hz~20kHz，±0.5dB |
| 幅度动态范围 | ＞110dB |
| THD+N | ＜-85dB (非计权，在1kHz/+22dBu/0dB增益下测试) |
| 通道间串音 | ＜-90dB (在1kHz/+4dBu/0dB增益下测试) |
| 模拟输入-ADC-DSP- DAC-模拟输出时延 | 4.1ms |
| 控制接口 | 具有中央控制功能，支持RS232、RS485、UDP三种控制方式 |
| GPIO接口 | 4个控制输入，每个端口均可设置为开关输入模式，输入端口1可设置为0~3.3V的模拟信号输入； 4个逻辑输出，每个端口为集电极开路形式，导通时可通过电流＜500mA，4个端口同时导通时可通过的总电流＜500mA |
| Dante网络接口 | 主端口 (Primary Port)和辅助端口 (Secondary Port),100/1000Mbps自适应,采用RJ45插座两个端口可配置为SWITCH (交换)模式或REDUNDANT(冗余)模式 |
| Dante输入输出 通道数 | 8×8，采样频率48kHz，量化精度24bit |
面板图
下载
| 标题 | 分类 | 文件类型 | 大小 | 语言 | 发布时间 | |
|---|---|---|---|---|---|---|
| Aries 8×8D规格表 | 39MB | 中文 | 2025-10-13 |
