DX130D-4K-KW
H.264解码器（4K）
- 节点采用纯分布式架构，去中心化，可以扩展任意数量节点，无服务器，保障使用安全稳定，要求任何单机宕机不影响整个图控系统，任意一个节点断电，不影响整个图控系统运行
- 无风扇静音设计，支持1U机柜独立安装或同时并排安装2台
- 可自动识别H.264／H.265 URL地址同时解码多路显示，无需手动切换、更改解码设置
- 支持音频可视化分模块管理，用滑条对各路节点的输出音量大小进行控制，可对音频进行能量条展示，用动画效果展示节点的音频状态
- 支持HDMI、DVI、VGA等各种信号，信号分辨率支持3840×2160＠60Hz并向下兼容，30帧实时解码处理，确保图像不丢失、高流畅
- 支持单播和组播
- 系统场景能提供恢复功能，系统场景断电重启后自动恢复到断电以前的场景
- 座席端及软件端支持大屏窗口任意缩放、漫游、叠加、移动，开窗支持16层画面叠加,支持画中画显示，支持2*2、3*3等规则开窗，也支持通过手动拖动随意分割窗布局进行不规则开窗
- 支持海康、大华、宇视等各类厂家H.264／H.265 网络摄像头解码显示
- 支持对信号源分类分组及排序管理功能，可以对所有信号源进行三级分组管理，以树状形式显示，也可按名称、IP、自定义的方式进行排序
- 客户端软件支持不少于50路实时动态图像预览显示
- 前面板具有显示屏,可以显示IP地址、设备名称、网络状态等
- 支持1光1电双线路热备份,主线路故障时则自动切换到备用线路
概览
DX130D-4K-KW分布式基于Linux系统分布式架构设计，是一种去中心化构架，可实现扩展任意数量节点，无需服务器和主控节点，具有海量接入、无限扩容、部署灵活、易于建设、信息互通、多方协作、整体运维、全面管控等优点。每个节点都是独立的，不会相互干扰，从而降低了系统运行的风险，并减少了维护成本。这种设计的优势在于它能够更好地适应不断变化的需求，而无需进行大规模的系统重构和升级。适配各种使用场景，提供给用户最优的使用体验，可满足政府、军队、公安、司法、交通、教育、海事、安防、电力、水利、电信、医疗、金融、矿区广电、能源等行业应用。
视频
技术规格
| 视频解码支持分辨率 | 4K节点支持3840×2160＠60Hz并向下兼容，30帧实时解码处理，确保图像不丢失、高流畅 |
|---|---|
| 反向音频功能 | 支持多个设备间音频互通，系统输出端可输出独立音频至输入端进行音频输出 |
| 传输协议 | 支持RTSP/RTMP/HTTP/RTP/私有协议/RDP协议等各种流媒体及网络传输协议 |
| 信号源裁剪功能 | 输入端信号源支持信号大小裁剪功能，可局部显示信号源画面 |
| 信号源名称显示 | 支持设备名称、台标等OSD叠加显示；台标可显示双台标，也对台标内容进行文字、图形修改 |
| 超高清底图显示 | 不使用第三方设备的情况下，可显示超大分辨率点对点背景图片 |
| 整屏显示精准同步 | 支持多行多列的拼接屏画面同步功能，针对快速变化的画面不会出现撕裂、错位等现象 |
| 拼缝补偿功能 | 支持设置拼接屏的拼缝补偿，可精确至1个像素 |
| 分组管理功能 | 支持管理多组不同分辨率的拼接屏、投影融合、LED大屏等多种显示终端，并共享输入信号源 |
| 支持BS/CS架构 | 支持web端设置配置,及客户端集中显示控制 |
| 滚动字幕 OSD功能 | 支持文字滚动显示功能，支持用户调整字幕的样式、动作、方向、速度、颜色、字体等 |
| 精准开窗功能 | 支持精准开窗功能，可以设置窗口的大小坐标后精准开窗，亦支持2像素精准移动 |
| 三级权限分配 | 坐席以及管控软件支持分级分权限分区域管理用户，可支持三级权限管理，具备多用户认证和授权机制 |
| KVM远程控制 | 可通过USB接口连接电脑，实现坐席端以及软件端远程控制机房电脑以及远程开关机，座席端可同时控制多达16窗口不同信号源 |
| 坐席OSD菜单 | 支持OSD顶部及底部菜单栏，仅用鼠标即可完成推屏、推坐席、接管、控制、请求，可视化对讲等所有工作，电脑般操作体验，也可支持快捷键操作 |
| 座席端消息队列 | 信号上下线,其他消息送达等提醒 |
| 边框颜色多样 | 通道边框可设置不用的边框颜色以便于区分控制状态及非控制状态，也可取消边框颜色，进行隐藏 |
| 鼠标穿屏 | 支持单个坐席在多个显示屏之间任意穿透，一人多机多屏，无延时、卡顿、重影等现象 |
| 信号推送 | 支持用户通过OSD菜单或快捷键两种方式将本地信号推送至其他坐席或大屏上显示 |
| 大屏信号拉取 | 支持坐席通过OSD菜单，将大屏信号抓取至坐席显示屏通道显示 |
| 坐席信号抓取 | 支持坐席之间通道信号的互相抓取，坐席可设置确认、自动同意以及自动拒绝 |
| 坐席端KVM同编同解 | 坐席终端支持KVM输出的同时可以对坐席台下计算机信号进行编码采集 |
| OSD界面信号源预览 | OSD菜单可以输入信号源实时画面图像进行预监 |
| 坐席语音视频对讲 | 不同坐席之间可以通过用户终端进行语音视频对话，可通过终端对多个坐席进行语音广播，无需借助其他辅助软件 |
| 坐席文字聊天 | 不同坐席之间可以通过用户终端进行文字聊天，发送通知 |
| 多方会议模式 | 同时支持≥16个操作员进入到会议界面，并支持16路混音，会议过程中随时可添加、剔除参会者 |
| 坐席运行状态查看 | 可直接在坐席OSD菜单查看该坐席节点的版本、IP、CPU、内存、运行时长等 |
| 坐席端大屏信号回显 | 支持坐席端大屏画面同步回显，可清晰直观了解大屏显示的实时画面 |
| 画面分割 | 坐席支持窗口按照1画面、4画面、8画面、9画面、16画面分割 |
| 坐席回溯功能 | 坐席推送大屏信号，可对当前操作进行撤回，也可恢复当前操作，以便于业务操控 |
| 大屏分区管理 | 各个坐席可根据实际情况自定义设置控制大屏屏区，对大屏进行分区管理 |
| 通道悬浮球模式 | 支持设置每个信号通道的悬浮球的位置与大小，位置信息包含低、中、高三种设置，大小包含大、中、小三种形态设置，可根据操作者习惯设置 |
| 用户登录方式 | 可通过账号密码登录、指纹识别登录、人脸识别登陆三种方式 |
| 多系统运行 | 坐席支持凝思磐石、小红帽、Linux系统、国产麒麟等系统 |
| 增益调整功能 | 为解决拼接屏幕因出厂设定或长期使用老化导致画面不一致时进行调整，达到显示一致的效果，需支持对输出的亮度、对比度、色调、饱和度进行增益调整功能 |
| 字符叠加功能 | 支持在输入视频信号源上叠加字符，可自定义字符字体、大小、颜色、位置、背景色等 |
| 镜像同屏 | 支持镜像同屏功能，只需对主屏进行操控，可一键同屏至其他副屏 |
| 场景保存与调取功能 | 支持将窗口布局,信号源、字符叠加等信息保存至设备，保存场景数量不少于1280个 |
| 场景轮巡功能 | 支持多组预案自动轮巡，播放顺序，轮巡间隔时间可调 |
| 预布局功能 | 座席端以及客户端均可实现在虚拟屏区进行大屏上屏的布署，不影响大屏的显示，布署完成可一键上屏 |
| 语音控制功能 | 支持安卓系统平板AI语音控制，可通过语音调取已保存的场景，快速调取到大屏显示，无需借助任何第三方设备 |
| 多头显卡同时接入同步 | 一台坐席支持16路混音；支持不少于4路4K信号输出全屏动态画面，视频流畅，完全同步，不撕裂，不卡顿 |

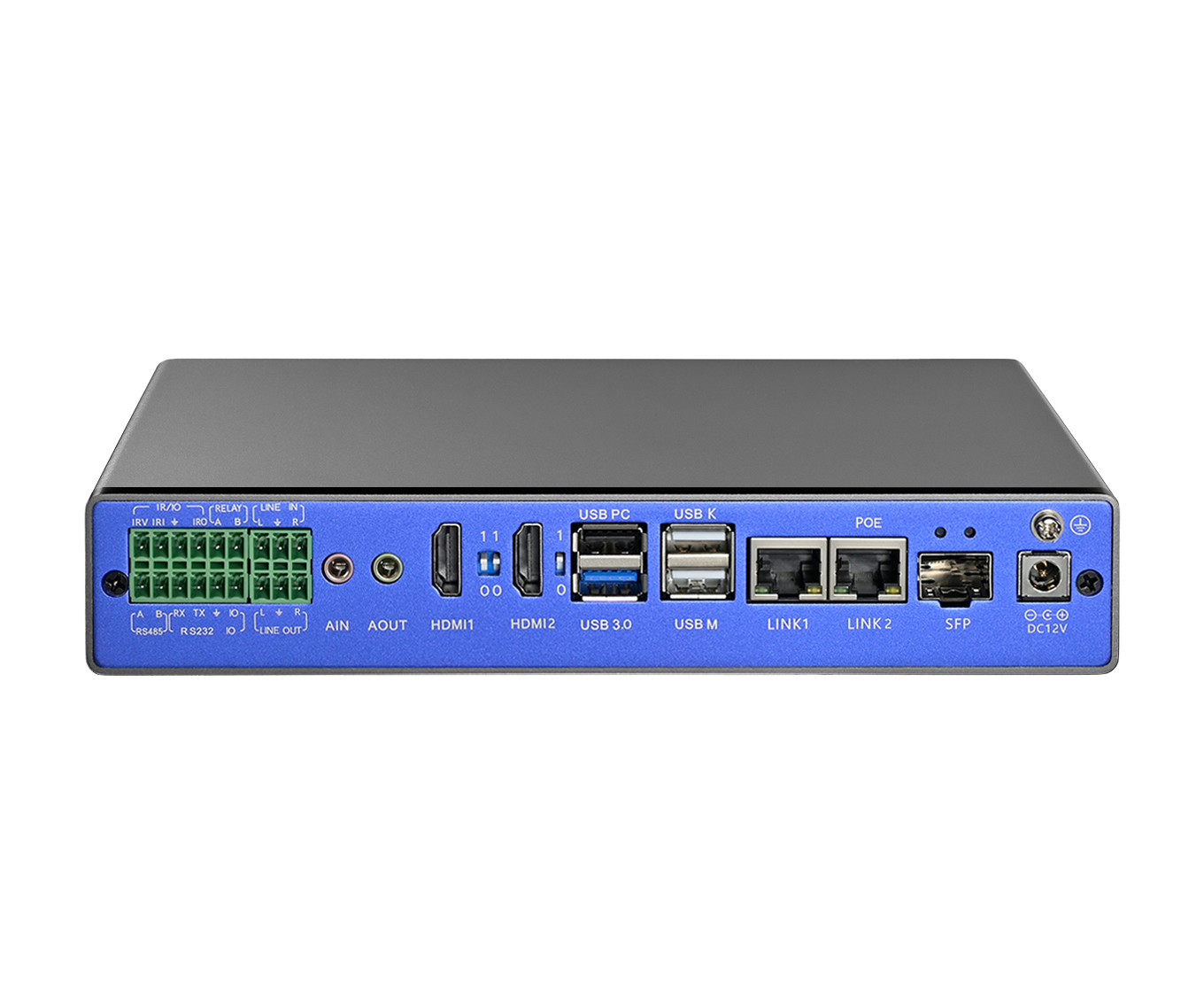

| 接口 | 1路恢复出厂设置按键、3个USB 2.0接口、1个RJ-45千兆网口、1个SPF光纤接口、1路HMDI视频输入接口、1路环出视频HDMI接口、1路3.5mm双声道立体声输入接口、1路3.5mm双声道立体声输出接口、2路红外IR接口、1个电平I/0接口、1路RS-232串口、1路RS-485串口 |
| 供电方式 | 支持电源适配器和PoE供电 |
| 功耗 | ≤8W |
