LBR0808D
数字音频处理器
- 采用高性能的ADI SHARC系列数字信号处理器
- 8个模拟输入通道-数控增益0~48dB，3dB步进； +48V幻象 供电 (可软件切换)
- 专有的实用音频处理模块-AFC、AEC、ANS、AMM、AGC 处理模块，每通道DSP可自由编辑为不同搭配使用
- 具有中央控制功能，支持RS232、RS485、UDP三种控制方式
- 独立的USB声卡，可快速进行视频会议，录制及播放
- 提供用户订制操作界面
- 支持话筒发言摄像自动跟踪功能
- 支持双机热备功能，助力扩声系统冗余备份
- 8×8 Dante™接口，每个 Dante™通道支持独立DSP处理
概览
Libra系列产品提供了广泛的数字处理工具，用于音频系统设计、配置和优化。直观的图形操作界面是Libra软件的主要组成部分，可以在单一窗口中快速、便捷地查看所有信号通道。在这种用户友好的环境中，音频系统设计师或调试人员能够清晰地查看并调整所有的输入电平、音频DSP处理参数、混音关系以及输出电平。同时Libra配置了数字音频接口、可选的Dante™网络音频接口模块(D版本)等极大地扩展了处理器的应用范围，使得Libra在各种应用场合中都有不俗的表现。
视频
技术规格
| 输入/输出通道 | 8×8路平衡输入/输出，3.81mmTB接线端子 |
|---|---|
| 前置放大器增益 | 数控增益0~48dB，3dB步进 |
| 最大输入电平 | +18dBu |
| 最大输出电平 | +18dBu |
| ADC/DAC | 采样频率48kHz，量化精度24bit |
| 模拟输入-输出频率响应 | 20Hz~20kHz，±0.3dB |
| 幅度动态范围 | ＞112dB |
| THD+N | -94dB @4dBu |
| 通道间隔离度 (A/D/A) | ＞108dB (1kHz） |
| 模拟输入-ADC-DSP- DAC-模拟输出时延 | 4.1ms (未经AEC处理） |
| 控制接口 | 具有中央控制功能，支持RS232、RS485、UDP三种控制方式 |
| GPIO接口 | 具有8路GPIO (1-8端口可自行定义为输入或者输出)8个端口最大输出总电流为500mA |
| USB通道 | Type-A 2.0接口，1×1路 |
| Dante网络接口 | 主端口 (Primary Port)和辅助端口(Secondary Port) ，100/1000Mbps自适应，采用RJ45接口，可配置为SWITCH (交换)模式或REDUNDANTE (冗余)模式 |
| Dante输入输出通道数 | 8×8，采样频率48kHz，量化精度24bit |

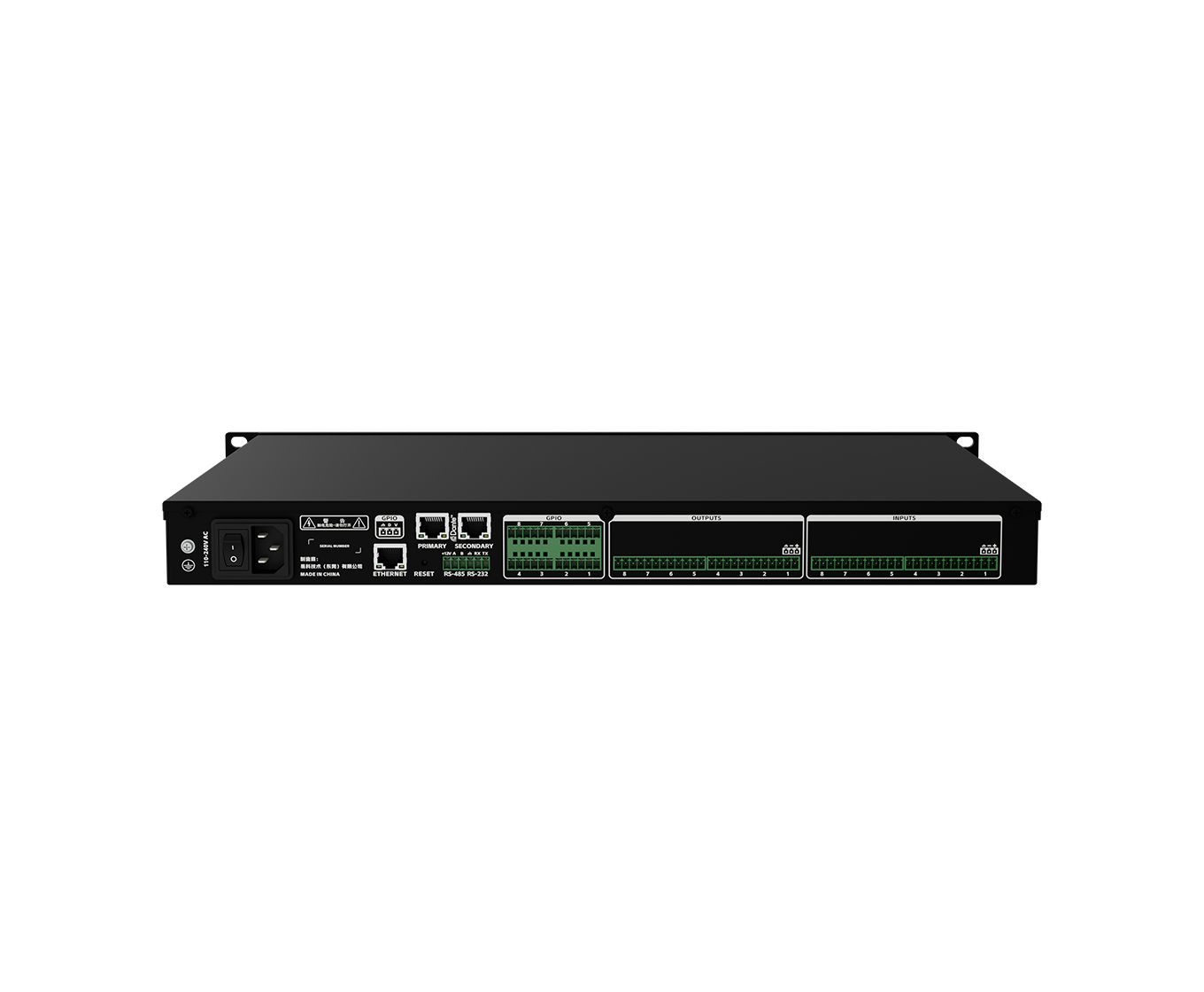

面板图
下载
| 标题 | 分类 | 文件类型 | 大小 | 语言 | 发布时间 | |
|---|---|---|---|---|---|---|
| LBR0808D规格表 | Datasheet | 1MB | 中文 | 2025-10-13 |
