CF6804
四通道无线会议系统
- 系统采用DQPSK数字调制和纠错编码技术，相比于市面上常见的FM模拟调制产品，拥有更强的安全性、抗干扰性、抗串扰、防窃听截获能力
- 系统采用近场强干扰自动禁音技术，接收机受到近场严重射频干扰或处于同一频点情况下，接收机会禁音，不会发出类似模拟系统的异响，提升抗干扰能力
- 采用UHF四通道多频道设计，独立天线进行音频与数据传输，运用高精度锁相环频率合成PLL技术，提高有效信号接收范围和稳定性
- 系统音频输出具备四路XLR独立输出及一路XLR混合输出，满足各种会议场景需求
- 系统产品共提供 40个可调频点，可自动扫描各频点信号强度，多通道并发能力优异，最高支持同一场所40通道同时发言使用

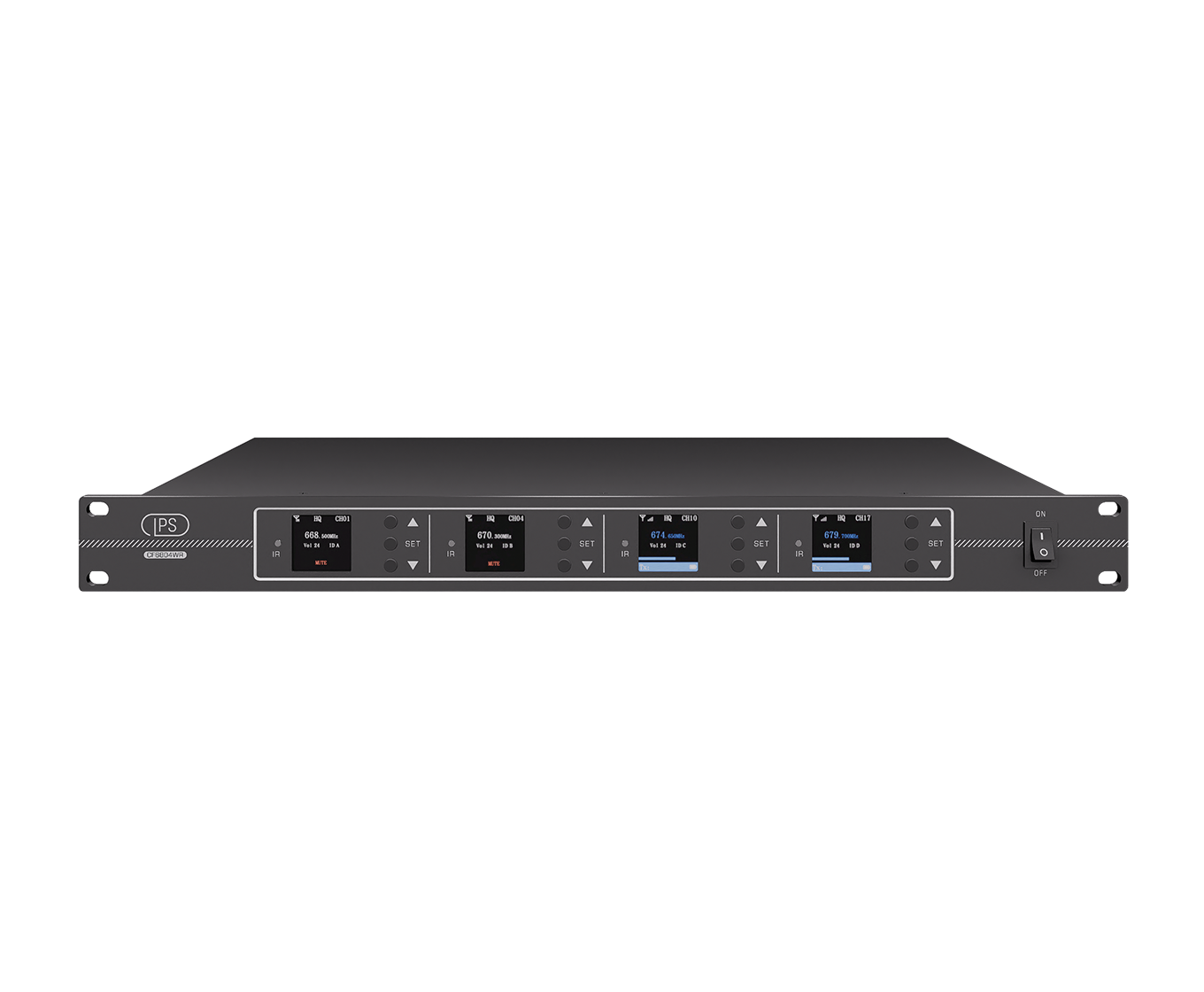

- 主机具备4×1.44"全视角LCD显示屏，可动态显示系统信号强度、音量、通道、频点数值、发射端电量等信息
- 系统采用超宽频段UHF668MHz~698MHz，适宜复杂环境下会议场合智能天线信号接收
- 系统在50~18kHz 频率范围的频率响应衰减< 3dB，可为用户提供接近无损的音频无线传输
- 采用1.44英寸显示屏，可动态显示系统信号强度、通道、频点数值、电量等信息
- 系统具备[IR]红外自动对频功能，发射接收一键即可自动匹配
- 每个通道具备独立音量大小调节，调节范围为0~31，可根据实际需求调节每个通道的音量大小
- 具备高、中、低三种发射功率选择，可根据使用距离、数量多少来选择发射功率
- 采用低功耗设计，内置3000mAh充电锂电池可连续发言使用12小时以上
- 注：CF6804为套装型号，该套装具备1台CF6804WR四通道无线会议接收机，4只CF6880无线会议单元
概览
四通道无线会议系统采用DQPSK数字调制和纠错编码技术，超强抗干扰、抗串扰、防窃听截取，保证系统使用的安全性。四组天线独立接收传输，性能稳定出色。三种发射功率可选，40个频点可调，并支持自动扫频功能，输出各频点信号强度，便捷匹配干净频点。同时强干扰自动禁音功能也避免了系统受到近场强干扰时发出异响情况发生，为用户提供流畅的会议体验。
技术规格
| 名称/型号 | 四通道无线会议接收机/CF6804WR |
|---|---|
| 通信模式 | 数字U段音频无线通信 |
| 调制方式 | PI/4 DQPSK |
| 频率范围 | 668MHz~698MHz |
| 频带宽度 | 30MHz |
| 频率稳定度 | ≤±0.005% |
| 通道数 | 四通道 |
| 信道数目 | 40个 |
| 振荡方式 | PLL锁相环频率合成 |
| 接收灵敏度 | -96dBm |
| 显示屏尺寸 | 1.44英寸 |
| 动态范围 | ≥100dBA |
| 信噪比 | ＞92dB |
| 失真度 | ≤0.8% (@1kHz) |
| 音频频率响应 | 50Hz~18kHz（±3dB） |
| 工作温度 | -10~45℃ |
| 传输时延 | 4ms |
| 有效传输距离 | 80m（实际范围与射频信号的吸收、反射、干扰相关） |

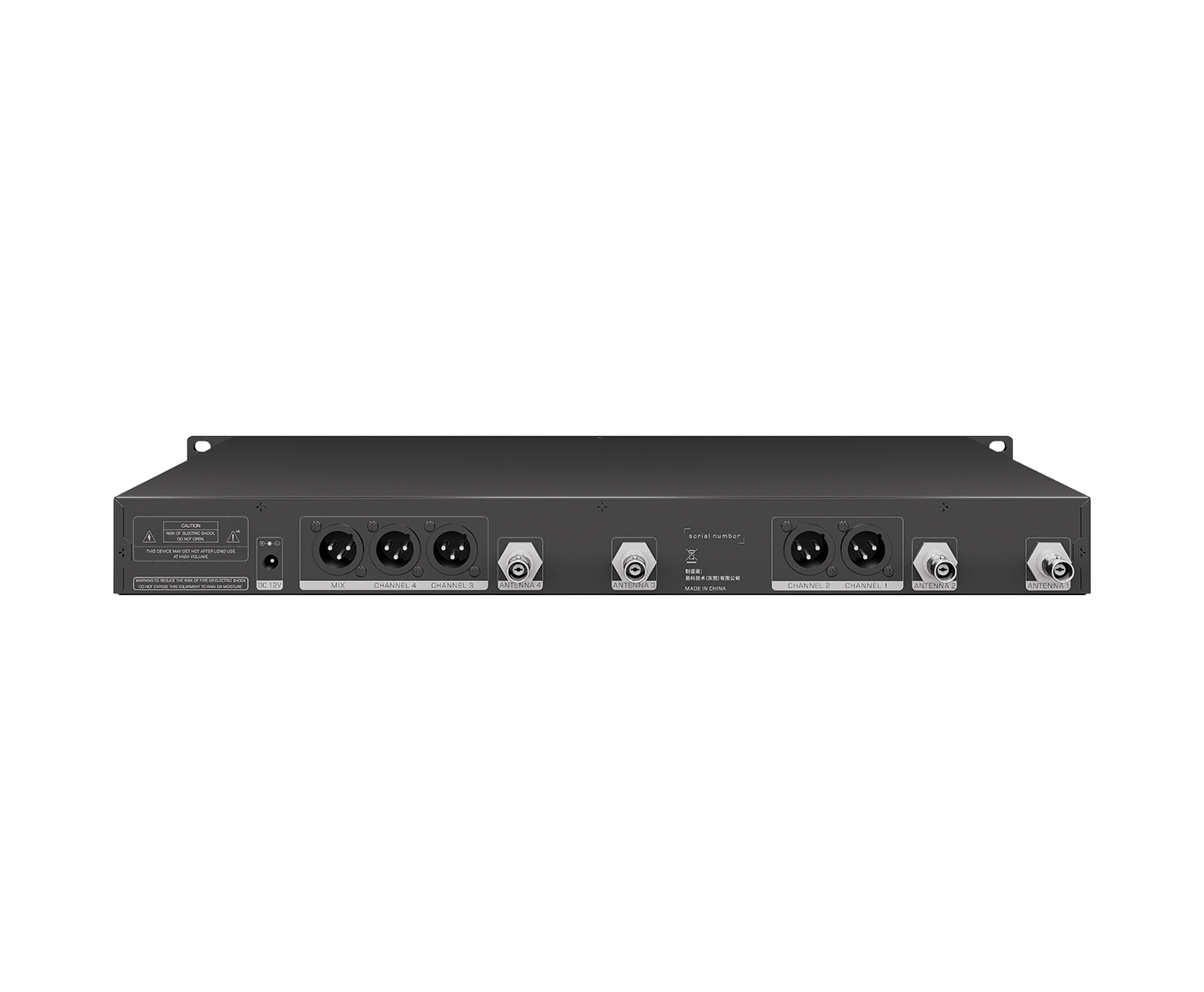

| 输出接口 | 1路XLR混合输出+4路XLR独立输出 |
| 天线类型 | 660~700MHz BNC胶棒天线 |
| 供电 | DC12V |
| 功耗 | ＜5W |
| 输出阻抗 | 47Ω |
| 尺寸 (W×D×H) | 1U/483×218×44 (mm） |

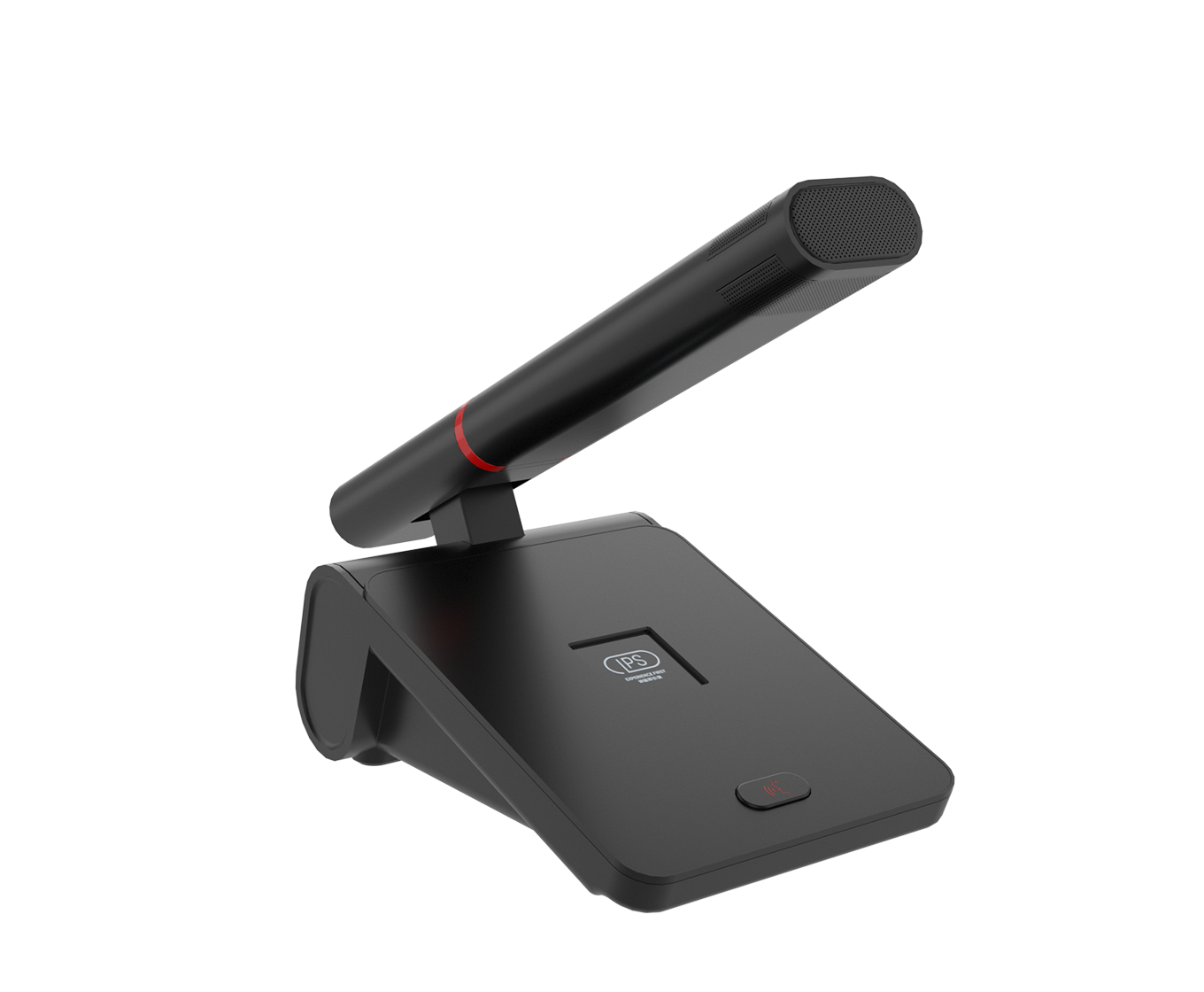

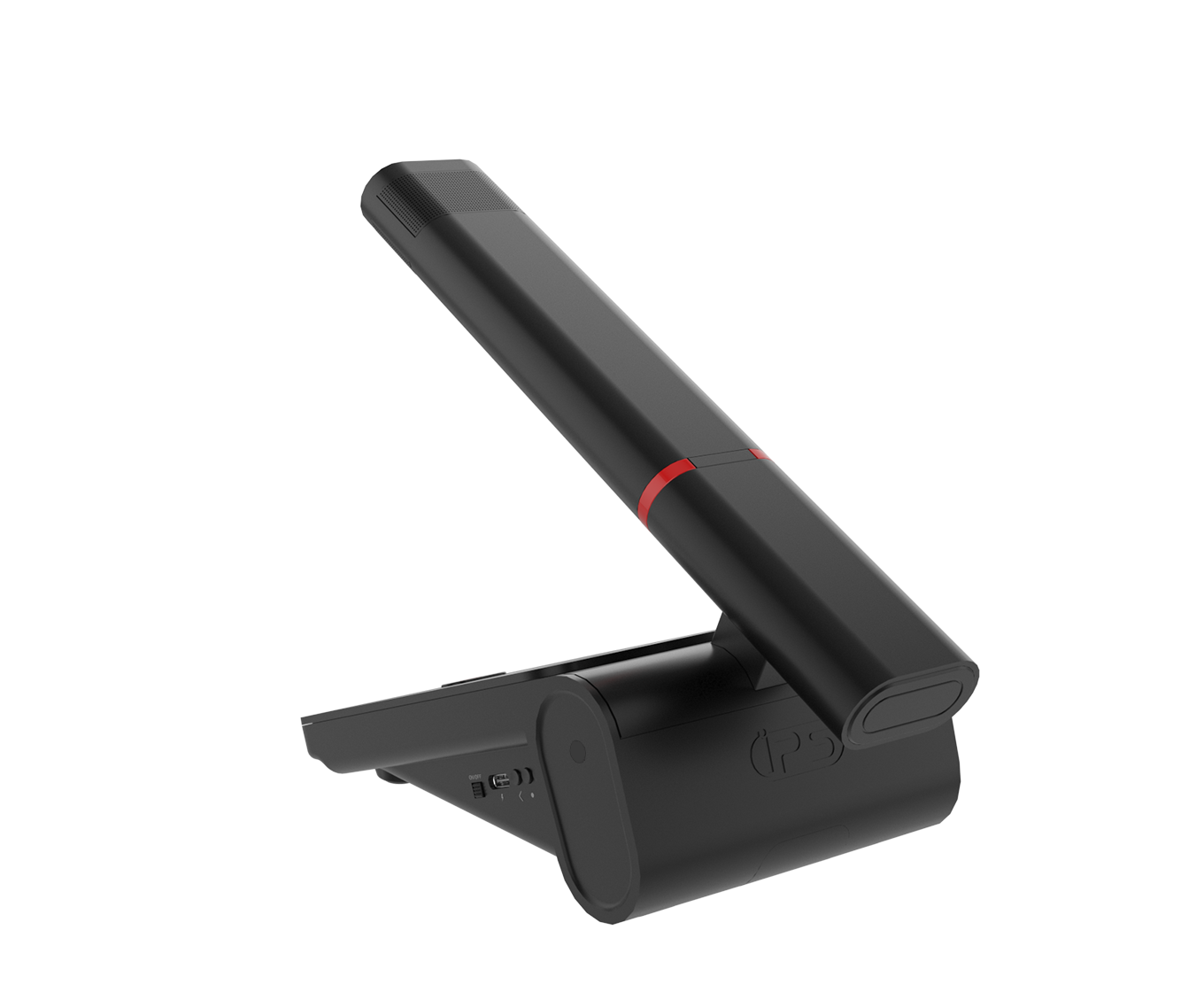

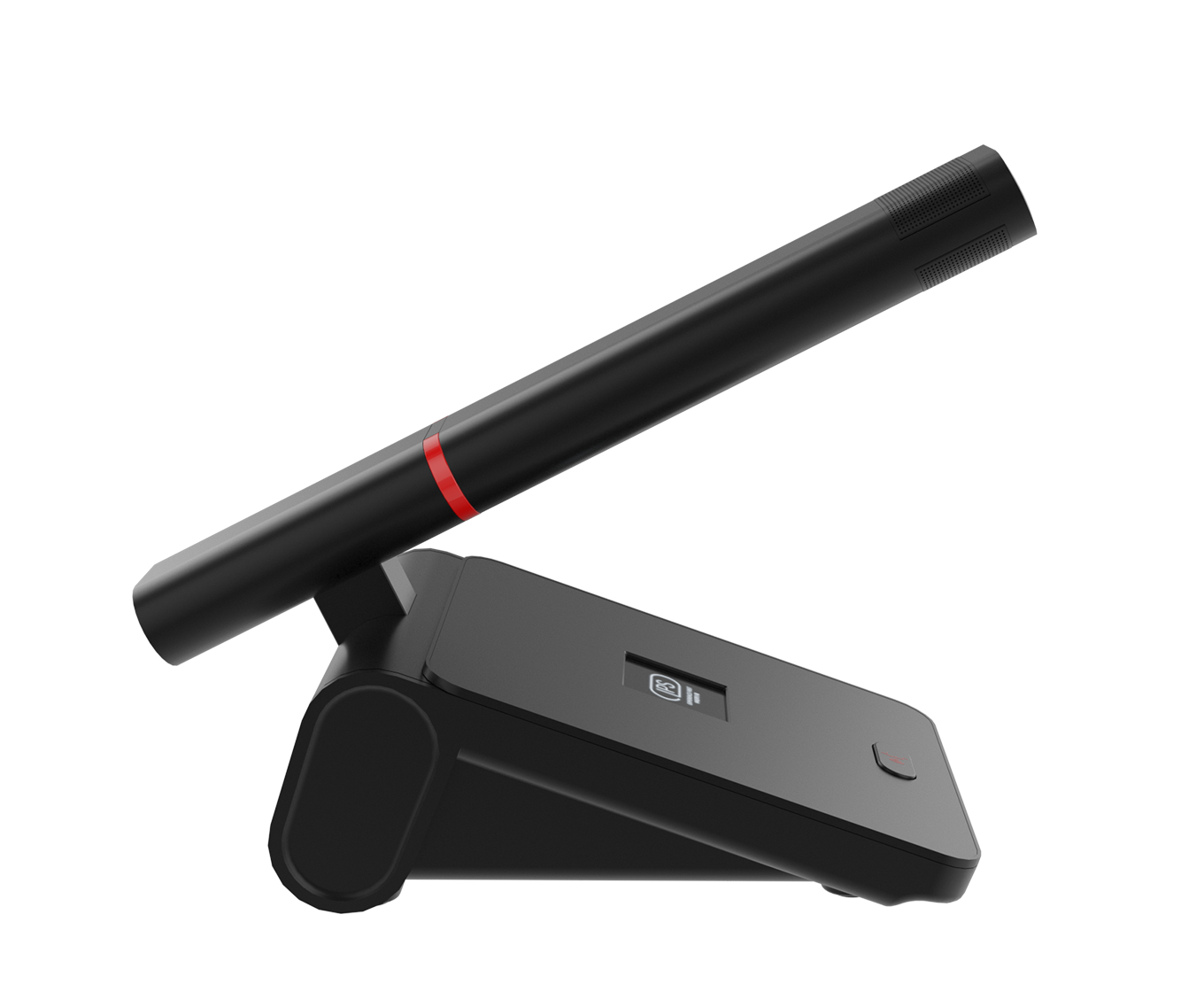

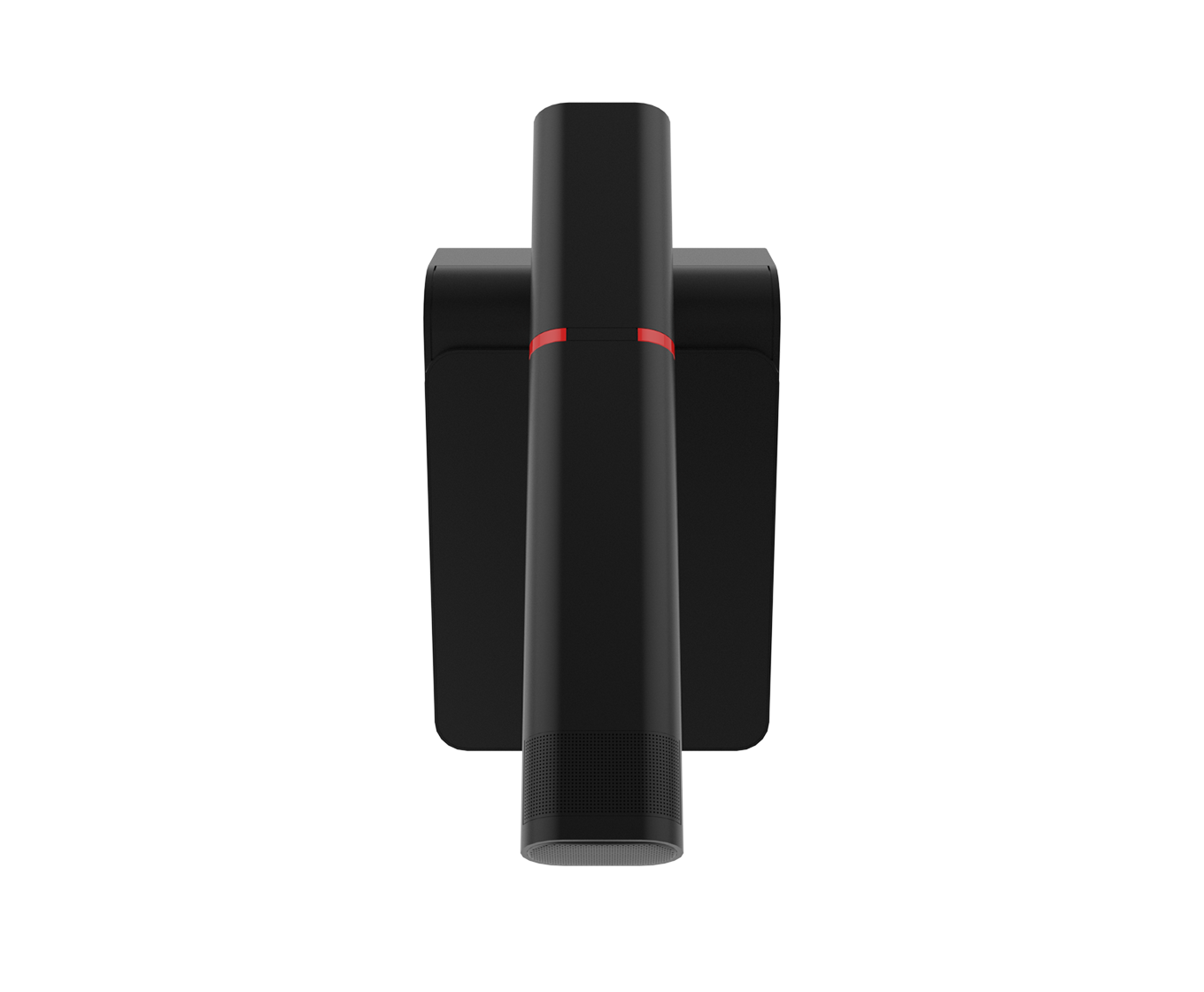

| 名称/型号 | 无线会议单元/CF6880 |
| 通信模式 | 数字U段音频无线通信 |
| 调制方式 | PI/4 DQPSK |
| 频率范围 | 默认频段668MHz~698MHz |
| 频带宽度 | 30MHz |
| 频率稳定度 | ≤±0.005% |
| 信道数目 | 40个 |
| 振荡方式 | PLL锁相环频率合成 |
| 灵敏度 | -26dB (1kHz@94dBSPL) |
| 显示屏尺寸 | 1.44英寸 |
| 动态范围 | ≥100dBA |
| 信噪比 | ＞93dB |
| 失真度 | ≤0.8% (@1kHz) |
| 音频频率响应 | 50Hz~18kHz（±3dB） |
| 发射功率 | 三档可调50mW(高)，20mW(中)，5mW(低) |
| 功耗 | 1W |
| 传输时延 | 4ms |
| 有效传输距离 | 80米（实际范围与射频信号的吸收、反射、干扰相关） |
| 拾音头类型 | 14mm电容式镀金膜拾音头 |
| 指向性 | 超心型指向 |
| 充电方式 | Type-C充电 |
| 电池容量 | 3000mAh锂电池 |
| 续航能力 | 连续发言＞12h，待机>48h |
| 尺寸 (W×D×H) | 拾音杆尺寸：221×40×21 (mm) 底座尺寸：156×104×58 (mm) |
