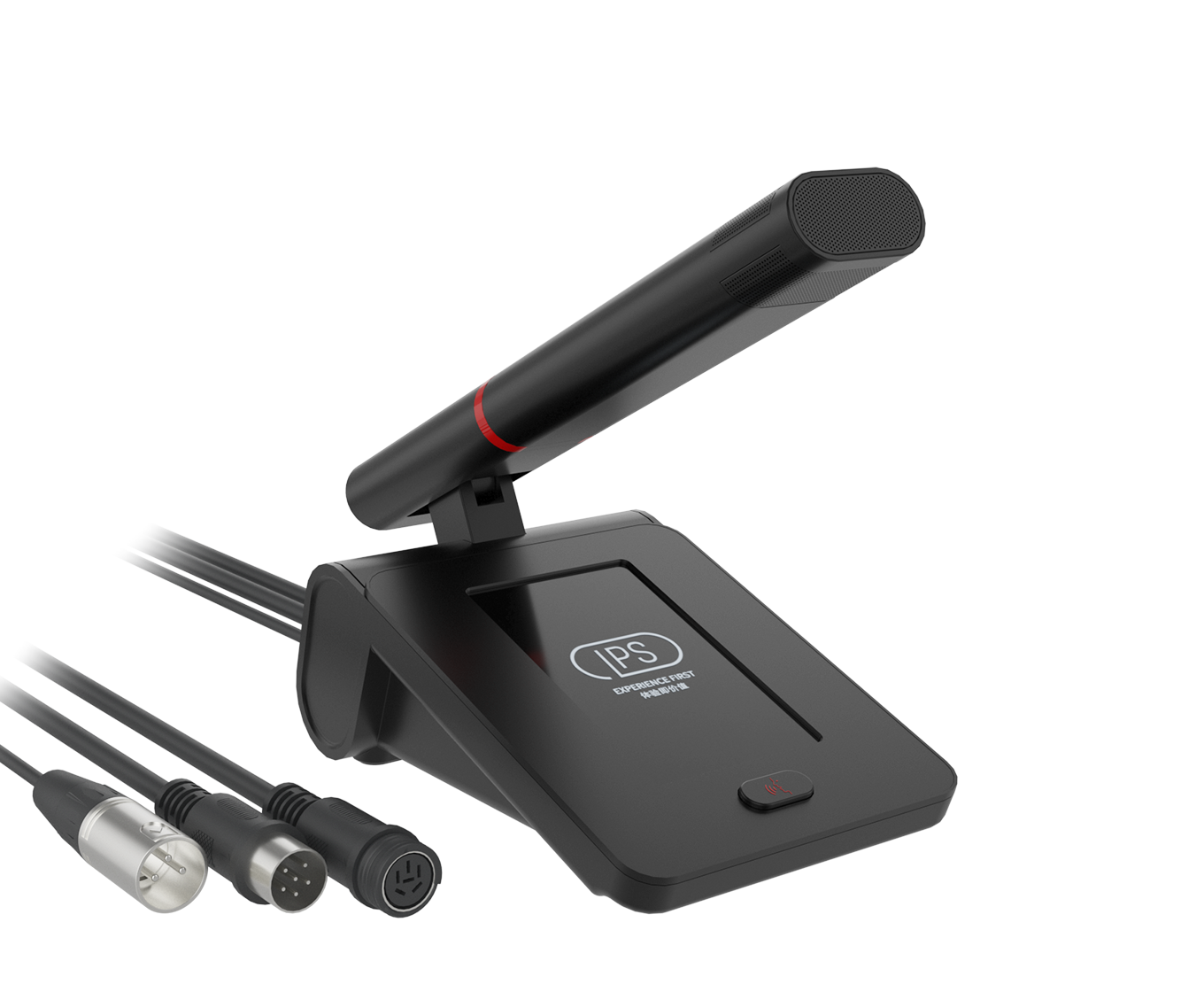

CF6822
数模双备会议单元
- 单元采用4英寸高清触控屏，单元界面可显示耳机音量、单元身份、系统时间、发言状态、单元信息、服务帮助等状态
- 采用全数字专业DSP处理设计，可滤除声音中的无效低频部分，发言者的语音更清晰；支持线路“热插拔”，保障系统的安全性及稳定性
- 单元具备独立调节不少于25档增益及五段EQ功能，并支持移频、反向、单元音量和单元门限值等功能
- 支持“数模”双备份设计，两条线路完全独立，互不干扰，互为备份，重要会议语音零中断(仅CF6812/CF6822支持)
- 单元支持任意分配地址码，方便安装及避免地址码重复现象；支持设置任意单元为主席单元，方便快捷部署
- 单元为无源设备，由系统主机供电，输入电压为24V，属安全范围
- 系统支持五种会议管理模式：自由模式、先进先出、声控模式、按住发言、申请模式
概览

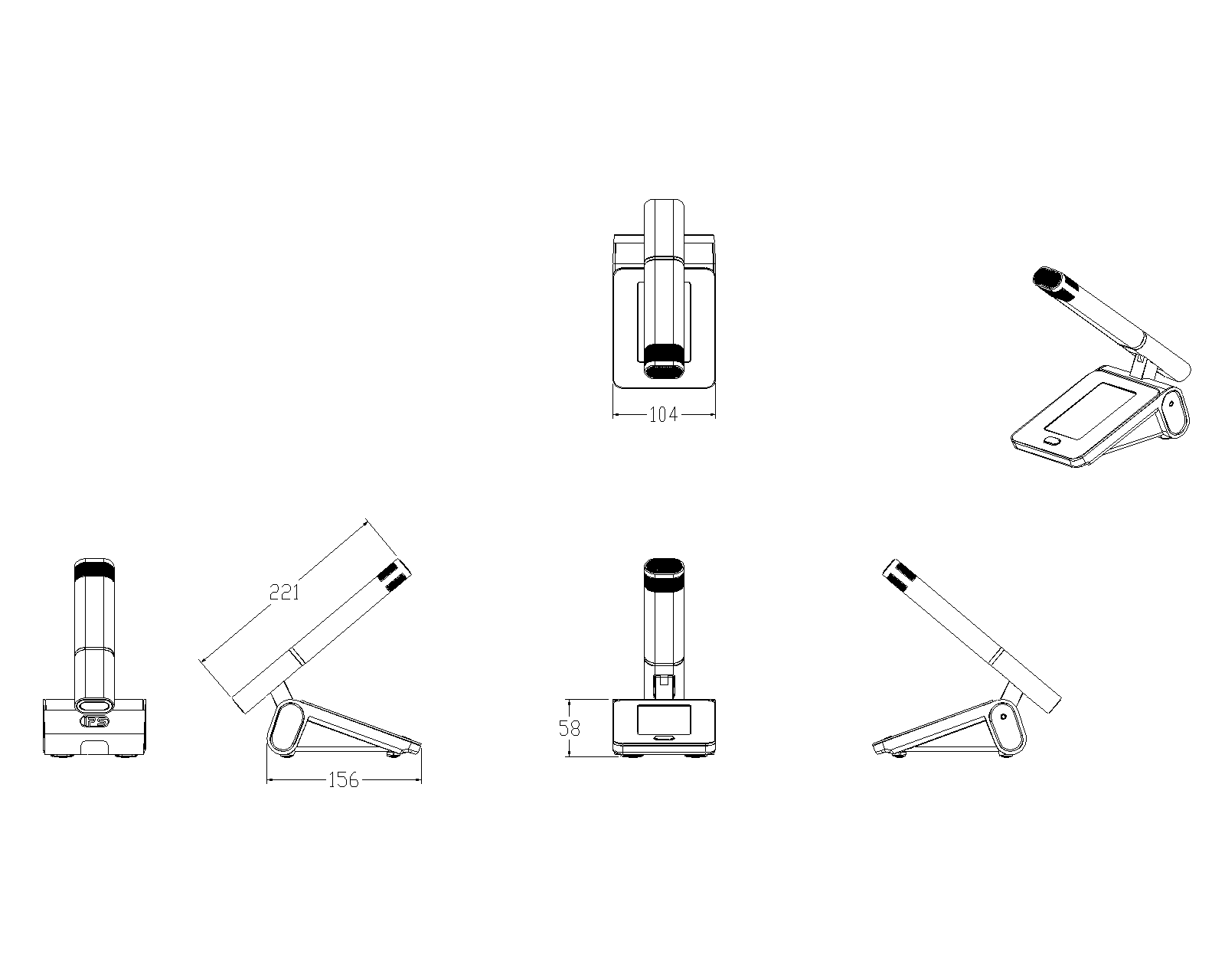

CF6822数模双备会议单元采用4英寸高清触控屏设计，显示耳机音量、单元身份、系统时间、发言状态、单元信息、服务帮助等状态，支持“数模双备”，铝合金、ABS塑料材质组成、黑色外观，拾音杆尺寸(长×宽×高)为：221×40×21(毫米)，底座尺寸(长×宽×高)为：156×104×58(毫米),通过6芯专用线缆连接会议主机。
技术规格
| 控制面板 | 4英寸高清触控屏(800×480px) |
|---|---|
| 拾音头 | 14mm电容式镀金膜拾音头×2 |
| 指向特性 | 超心型 |
| 单元音频线路 | 1路模拟话筒，1路数字手拉手话筒 |
| 有效发言距离 | 40~80cm（与实际使用声场环境、调试等因素密切相关） |
| 灵敏度 | -27±1dB |
| 频率响应 | 20Hz~20kHz |
| 功耗 | 3.5W |
| 信噪比 | ≥82dBA |
| 动态范围 | ≥83.5dBA |
| 谐波失真 | <0.3% |
| 输出阻抗 | ≤200Ω |
| DSP功能 | 具备五段EQ功能并支持不少于25档增益调节，输出电平介于50~80 |
| 耳机负载阻抗 | 16Ω |
| 耳机输出功率 | 10mW |
| 耳机输出接口 | ∅3.5mm TRS接口 |
| 等效噪声级 | 20dBA(SPL) |
| 最大声压级 | 130dB(THD＜3%) |
| 供电方式 | 主机供电、12~52V幻象供电 |
| 音频线路 | 6P-DIN专用线缆+卡扣 3芯屏蔽信号线缆 |
| 工作温度 | -10~45℃ |
| 尺寸(W×D×H) | 拾音杆尺寸：221×40×21(mm) 底座尺寸：156×104×58(mm) |
| 颜色 | 选配：CF6812(灰色）、CF6822 (黑色) |
面板图
